集中供熱是城市現代化的重要標志，是節約能源，改善環境的重要措施，隨著供熱事業不斷發展，廣大用戶對供熱的穩定性及供熱質量提出了更高的要求。板式換熱器機組是換熱站的主體，湖南歐力德?lián)Q熱實業有限公司OLDJZK/OLDJZW-SS/QS系列板式換熱機組是根據集中供熱的特點研制而成的，它具有良好的環保性能，整體機組運行噪音低于70db、結構緊湊、外型美觀、操作簡便、安全可靠。

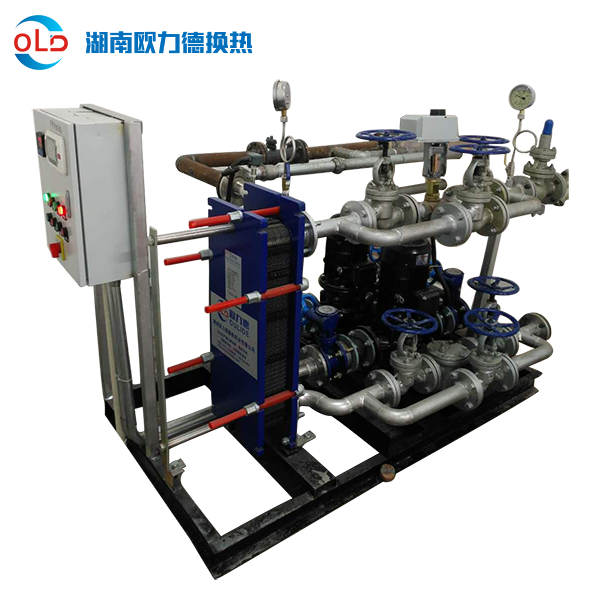

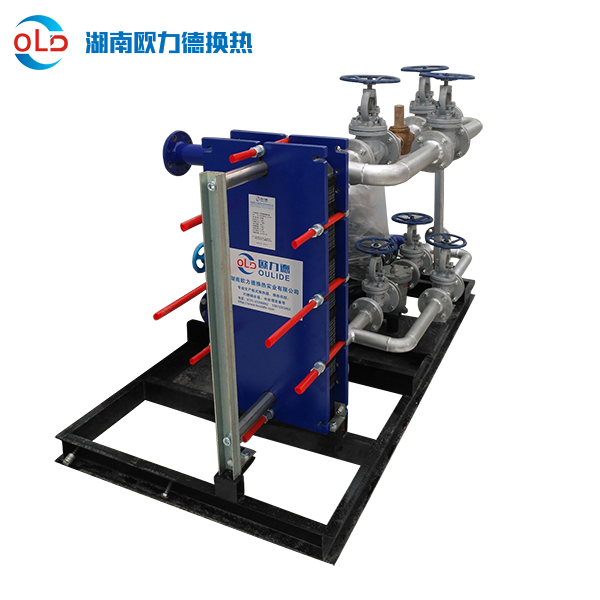

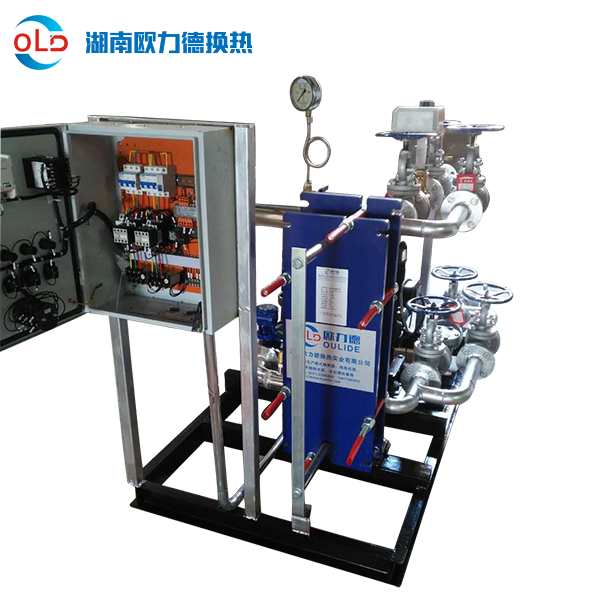

       湖南歐力德?lián)Q熱實業有限公司開的板式換熱機組是集成了板式換熱器、循環泵、補水泵、溫度計、壓力表、各種傳感器、管路和閥門及工控于一體的成套區域供熱控制設備，并加裝了補水系統、穩壓系統、變頻流量控制系統、熱量計量及網絡通訊控制系統。湖南歐力德?lián)Q熱實業有限公司站在行業技術前沿的高度把大量用戶現場的水泵、閥門選擇以及電氣控制的現場調試工作，豐富的經驗和標準化模塊設計相結合，在選配機組配件，如水泵、閥門及工控等工作上，統籌兼顧，為用戶量身定做更適合用戶工況、性能優良的成套換熱機組。包括工控在內，機組整機出廠，用戶只需現場安裝五根管線及一根電源線到機組的電控箱，即可調試運行該機組。
       板式換熱機組是把一次網得到的熱量，自動連續的轉換為用戶需要的生活用水及采暖用水。即熱水（或蒸汽）從機組的一次側入口進入板式換熱器進行熱交換后，從機組一次側出口流出；二次側回水經過過濾器除去污垢后，通過二次側循環水泵進入板式換熱器進行熱交換，生產出用于采暖、空調或地板采暖等不同溫度的熱水，以滿足用戶的需求。

湖南歐力德板式換熱機組功能（根據用戶需要可選擇）
       1、溫度調節控制：循環水流量不變，根據環境溫度變化自動調節供熱溫度，以使供熱量與系統負荷匹配，達到節省熱能的目的。
       2、流量調節控制：供熱溫度不變，根據環境溫度變化及供回水壓差自動調節循環水流量，以使供熱量與系統負荷匹配，達到節省電能的目的。
       3、補水壓力控制：由壓力傳感器依據測得的系統壓力，對照回水口徑定壓值來自動啟動、停止補水泵或調節補水泵轉速以穩定系統壓力，保證用熱安全、維持系統正常工作，壓力控制范圍根據設計要求確定。
       4、凝結水回收控制：由液位控制器根據水箱液面高低變化自動開、關凝結水泵將凝結水自動送回鍋爐房循環使用，減少軟化水及熱量的浪費，凝結水位控制范圍出廠時已經確定。

加熱機組的熱能來源

       非標準機組可以優先使用高溫廢水進行換熱，例如高溫的蒸汽凝結水，不夠部分再由蒸汽補充加熱。這樣既節約了蒸汽成本，也節省了廢水降溫排放費用

湖南歐力德板式換熱機組的特點
       1、智能化控制，控制功能齊全，控制精度高，運行穩定可靠。
       2、機組根據環境溫度、一次及二次管網溫度、壓力等參數來調節熱源及熱水供給量，在系統運行中對熱能、電能有明顯的節約效果。
       3、系統組件可靠性高，換熱器為湖南歐力德公司高效板式換熱器，主要智能元件均采用進口，運行穩定可靠，經久耐用。
       4、系統壓力、溫度或流量自動控制，智能化、自動化程度高、易于操作。
       5、可遠程監視，也可進行手動與自動的相互切換。
       6、無人職守型機組還可實現現場無需值班人員，由遠程直接監控。
       7、機組布局合理，結構緊湊，占地面積小，節省基建投資，安裝、維護方便，適用于各種供熱場合和供熱要求。


       非標準機組可以優先使用高溫廢水進行換熱，例如高溫的蒸汽凝結水，不夠部分再由蒸汽補充加熱。這樣既節約了蒸汽成本，也節省了廢水降溫排放費用

機組控制說明
       控制系統采集換熱機組的一次側及二次側的溫度，壓力，除污器的壓差，室外溫度，流量，循環泵補水泵的手自狀態，運行狀態，故障狀態等信號，并能夠?qū)⑦@些信號通過遠程終端控制系統上傳到監控中心，實現遠程控制?？刂茖?duì)象包括：二次側供水溫度，壓力，供回水壓差。

常用的控制策略

（1）換熱機組具有氣候補償和恒溫供水功能
       應用可編程控制器根據室外溫度的變化和當?shù)責嶝?fù)荷曲線自動設定二側供水溫度，并可根據要求設定補償量，二次側供水溫度的實測值與設定值相比較，通過PID調節，控制器輸出信號調節電動閥進行溫度控制。
（2）自動補水
       安裝在二次側回水管上的壓力傳感器測得壓力信號，與設定值比較厚輸出控制指令控制補水泵啟?；蛘咦冾l   恒壓補水。
（3）自動泄壓功能
       機組可以選擇壓力膨脹罐緩沖系統內的熱水膨脹超壓；也可以采用電磁閥防水方式泄壓；為確保安全，兩種方式都配置安全閥。
（4）二次側供回水壓差控制，供回水系統需要設置壓差旁通閥，通常安裝在分水器和集水器之間，也可以配置在換熱機組里。
       目的：當負荷變小時回水壓力會變低，循環泵就處于低流量工作狀態，負荷的頻繁變化就會導致水泵工作狀態的不停變化，影響水泵壽命，此時，與負荷并聯的壓差旁通閥打開，保證系統的水循環量;另一方面，加入不控制供，回水壓差，水優先從近端用戶回水，近端用戶大負荷工作時，近端用戶就得不到足夠的流量在配置壓差旁通閥的狀態下，多數用戶依然選擇變頻循環閥，增加系統的穩定性?？梢栽诂F(xiàn)場控制器上設定壓差值，也可以遠程設定。

（5）斷電保護功能
       當突然停電后，一次側的電動閥會自動關閉熱源（例如蒸汽），以防止二次側超溫甚至汽化破壞換熱器及管路，控制器及變頻器自動復位，并使各種設定參數和運行參數保持?jǐn)嚯娗暗脑O(shè)置。
（6）開機自檢功能
       二次回水壓力具有一個設定超底線保護紙，當二次側壓力沒有到達此值時，不能啟動循環泵而只能開啟補水泵進行補水，待達到設定值方可啟動循環泵，換熱機組送電后自檢順序啟動各單元。
（7）失壓保護
       二次側回水壓力低于設定值時，自動停止循環泵運行。
（8）超溫保護
       一次側熱源溫度超過180度時，自動關閉電動閥，并提供報警信號。
（9）超壓保護
       二次供水壓力超過設定值后，除了自動泄壓后，還關閉一次側電動閥。
（10）監視水箱液位
       當水箱液位低于超低線時，補水泵停止，并提供報警信號。
（11）時間控制程序
       可以定時開關機，節能模式，制定日、周、月的分時段供暖。

板式換熱機組分為：板式汽-水采暖機組  板式汽-水空調機組  板式水-水采暖機組 板式水-水空調機組

該機組是有板式換熱器、循環泵、補水泵、除污泵、管道、閥門、儀表、變頻控制系統等組成、根據用戶需要可加配變頻電子除垢儀和全自動編程系統。

應 用 范 圍
本設備適用于暖通供熱、石油、化工、熱電、冶金、輕紡、食品、醫藥、核工業、船舶、海洋開發等領域的換熱。
1.供暖:冬季供暖系統的熱力站;
2.空調:大型樓宇的中央空調冷凍水中間換熱裝置;
3.給排水:生活熱水供應系統、工藝用水冷卻系統;
4.機械:潤滑油及液壓油冷卻、乳化液冷卻;
5.冶金:高爐、連鑄機、連軋機油、制氧機等冷卻系統;
6.食品:啤酒、飲料、醬油等液態物料的滅菌;
7.化工:化學反應中間的加熱、冷卻過程;
8.輕紡造紙業:廢水廢汽的余熱.

產品特點
*傳熱效率高
*使用壽命長，傳熱板片采用免粘掛墊結構
*受力性能好，耐壓最高可達2.5MPa
*壓力阻力損失小

主要技術參數
供熱面積：≤100萬m2
供應熱水：≤500T/H
一次熱源：低壓蒸汽或者高溫水
承壓能力：≤1.6MPa

性能優點
1.傳熱系數高：達3000-6000W/m2.℃，為管殼式換熱器的2-4倍。
2.占地面積小，結構極其緊湊，在傳熱量相等條 件下，所占空間僅為管殼式的1/2-1/3，這樣勿需預留很大空間用來清洗檢修。
3.安全可靠：由于在板片之間的密封裝置上設計了兩道密封，同時又設有信號孔，一旦泄漏，可將其排出換熱器外部。既防止了二種介質相混，以起到了安全報警的作用。
4.可變性強：由于換熱板容易拆卸，通過調節傳熱板的數目或變更流程來得到最合適的容量和傳熱效果變得極為方便。
5.整體投資較低：在相同傳熱量的前提下，板式換熱器與管殼式換熱器相比較，由于換熱面積，占地面積、流體阻力、冷卻水用量等項目數值的減少，使得設備 的投資、基建投資、動力消耗等費用都大大降低，特別是當需要采用昂貴的材料時，由于效率高和板材薄，設備更顯經濟。

工況要求
電源:380V。最高工作壓力:≤1.6MPA。最高工作溫度:＜230℃。
